隨著現代電子產品的發展，幾乎所有電子產品都需要smt組裝工序，為了幫助大家提高產品質量和生產效率，我們?yōu)榇蠹铱偨Y出近幾年來行業內常遇到的不良及解決方案。

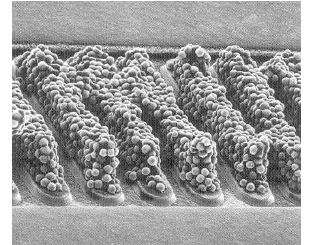

　　一、連錫：

　　原因分析：

　　1、印刷模糊，開口數據過大;

　　2、孔壁不均，有毛刺現象。

　　解決方案：

　　1、數據在原基礎上開小一點，減少錫量。

　　2、鋼片選用薄一點的。

　　3、拋光好，無毛刺，下錫量效果好。

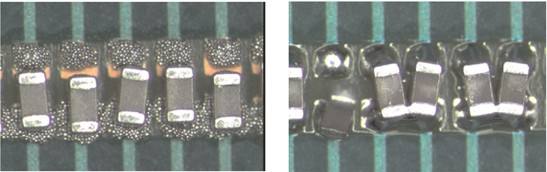

　　二、短路：

　
      原因分析：

　　1、開口數據超出焊盤本身大小;

　　2、smt鋼網未做防錫珠鋼網

　　3、smt溫度.濕度過高，錫膏解凍時間未達到4小時。

　　解決方案：

　　1、開口數據整體縮小開、或把內距加大

　　2、做防錫珠處理;

　　3、調節smt溫度、濕度;

　　4、鋼片用薄一些。

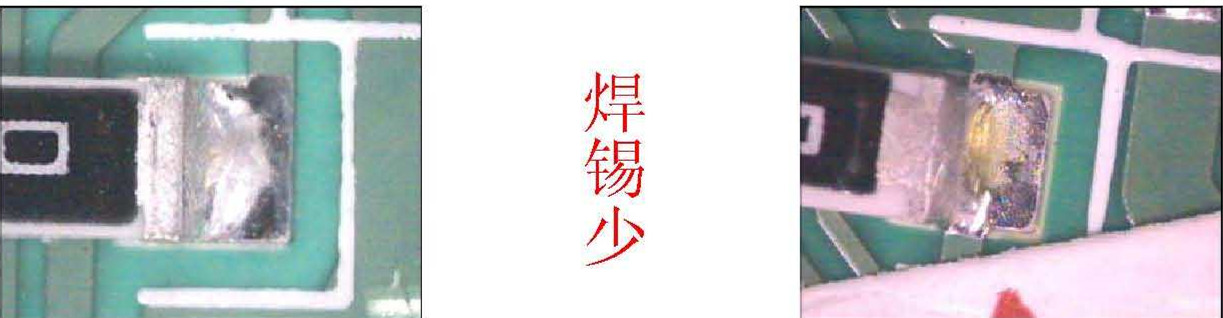

　　三、少錫：

　　原因分析

　　1、開口數據過小;

　　2、拋光效果不理想;孔壁不光滑;

　　3、刮刀速度太快，壓力太大，或是錫膏太硬。

　　解決方案：

　　1、加大開口數據;

　　2、拋光效果要好，無毛刺;

　　3、從控制爐溫這邊入手,降低峰植溫度,同時加快速度,最高的實測溫度只有228左右,時間只有10S,也就是盡量的縮短它的焊接時間,希望是一融就凝固來不及向上攀升就行!元件的錫膏少了，自然焊盤的錫膏就多了。

　　四、假焊：

　　原因分析：

　　1、PCB板.元件物料氧化不上錫;

　　2、回流焊爐溫調試不恰當;

　　3、上錫不飽滿。

　　解決方案：

　　1. 加長潤濕區時間(恒溫區);

　　2、加大印刷錫量(可以制作階梯鋼網,或加大鋼板孔);

　　3、調整貼裝(從圖片上看起來有點位移);

　　4、加大貼裝壓力;

　　5、換料或錫膏。

　　五、立碑

　　原因分析：

　　1、焊膏印刷的位置精度，元件的貼裝精度，以及在回流焊中進入液相時的溫升斜率。

　　2、smt鋼網開孔設計與其他組裝因素互相影響，也會造成立碑;

　　3、如果元件沒有放在中心，它的一端會比另一端接觸更多的焊膏，由于焊膏熔化，這會導致元件兩端的張力差。(兩端焊盤下錫不對稱;開口數據不均;機器貼裝偏位;)

　　解決方案：

　　1、smt鋼網設計開口時，內距開小一點;

　　2、換錫膏, 不同錫膏對立碑問題嚴重度不一, 可以驗證他牌錫膏;

　　3、板子在爐子中的預熱時間不夠;4、物料氧化引起，更換物料。
